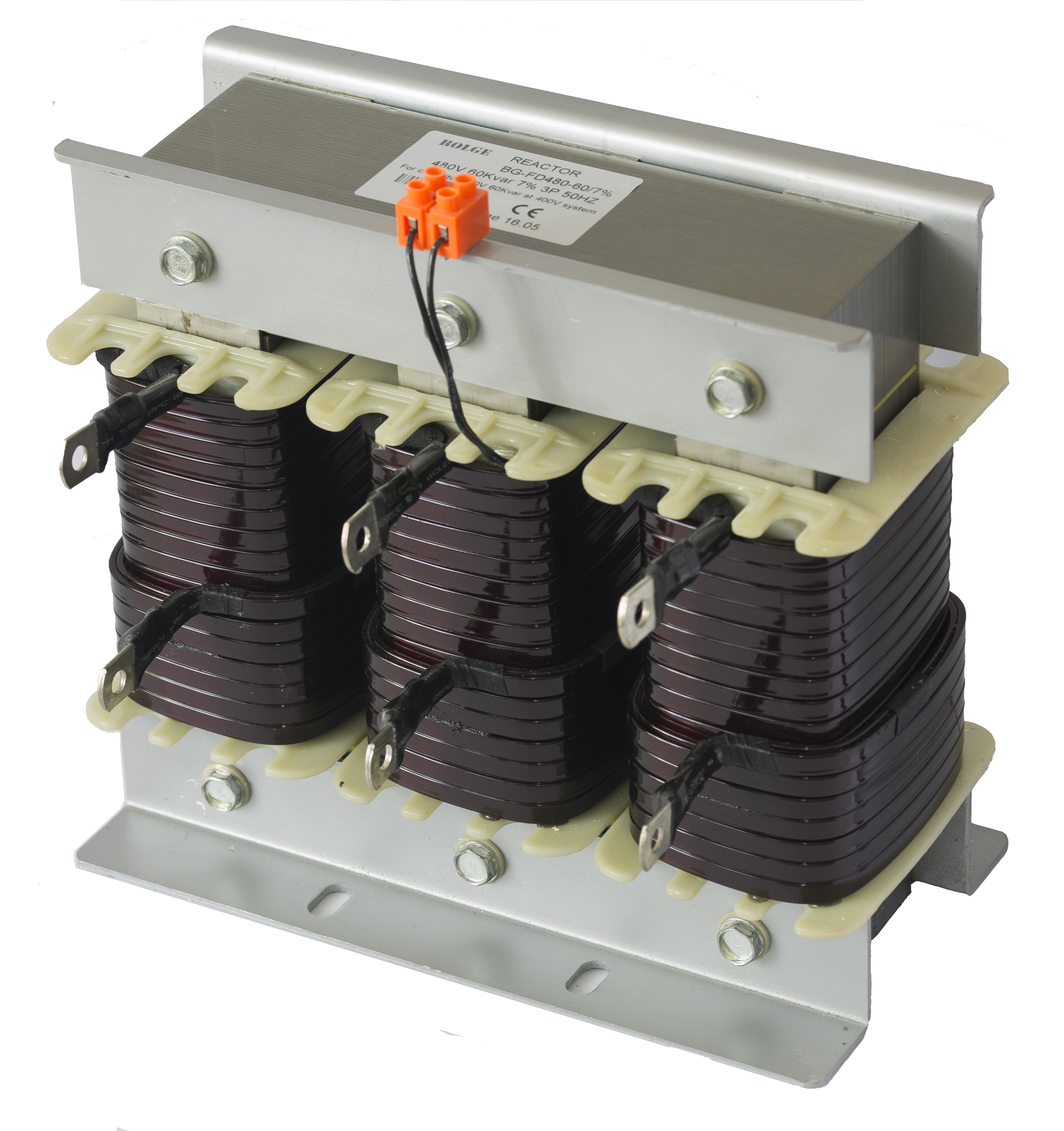

低压滤波电抗器
日期：2021-03-25
| 额定电压 | 280-800V 50/60HZ | 冷却方式 | 自然冷却 | ||||||
| 输出容量 | 10...100kvar | 绕组材料 | 低损耗纯铜 | ||||||
| 电抗率 | 6%、7%、14%，或其他电抗率 | 浸渍方式 | 聚酯树脂、真空浸漆 | ||||||
| 过载能力 | 1.8In | 过温保护 | 120℃常闭接点 | ||||||
| 线性度 | 2.0In | 参数误差 | ±3% | ||||||
| 保护等级 | I | 环境温度 | -40℃～＋45℃ | ||||||
| 封装 | IP00 | ||||||||
| 400V系统 50HZ BG-FD电力电抗器 | |||||||||

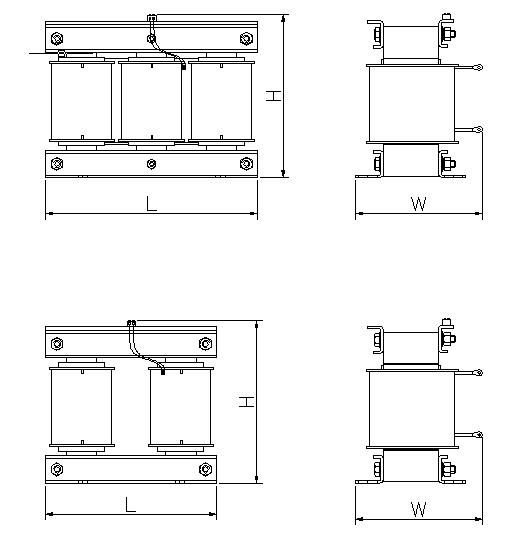

| 型号 | 电容容量（kvar） | 尺寸（mm） | 出线方式 | 温度监控 | |||||
| 长 | 宽 | 高 | |||||||
| BG-FD280-5/7% | 5 | 140 | 175 | 175 | 侧出线 | 有 | |||
| BG-FD280-10/7% | 10 | 180 | 185 | 210 | 侧出线 | 有 | |||
| BG-FD280-15/7% | 15 | 180 | 200 | 210 | 侧出线 | 有 | |||
| BG-FD280-20/7% | 20 | 180 | 210 | 210 | 侧出线 | 有 | |||
| BG-FD440-10/7% | 10 | 180 | 130 | 160 | 侧出线 | 有 | |||
| BG-FD440-15/7% | 15 | 180 | 140 | 160 | 侧出线 | 有 | |||
| BG-FD440-20/7% | 20 | 230 | 160 | 175 | 侧出线 | 有 | |||
| BG-FD440-25/7% | 25 | 230 | 165 | 175 | 侧出线 | 有 | |||
| BG-FD440-30/7% | 30 | 230 | 165 | 175 | 侧出线 | 有 | |||
| BG-FD440-40/7% | 40 | 230 | 170 | 175 | 侧出线 | 有 | |||
| BG-FD440-50/7% | 50 | 280 | 190 | 210 | 侧出线 | 有 | |||
| BG-FD440-60/7% | 60 | 280 | 210 | 210 | 侧出线 | 有 | |||
| BG-FD480-10/7% | 10 | 180 | 130 | 160 | 侧出线 | 有 | |||
| BG-FD480-15/7% | 15 | 180 | 140 | 160 | 侧出线 | 有 | |||
| BG-FD480-20/7% | 20 | 230 | 160 | 175 | 侧出线 | 有 | |||
| BG-FD480-25/7% | 25 | 230 | 165 | 175 | 侧出线 | 有 | |||
| BG-FD480-30/7% | 30 | 230 | 170 | 175 | 侧出线 | 有 | |||
| BG-FD480-40/7% | 40 | 230 | 175 | 175 | 侧出线 | 有 | |||
| BG-FD480-50/7% | 50 | 230 | 180 | 175 | 侧出线 | 有 | |||
| BG-FD480-60/7% | 60 | 280 | 210 | 220 | 侧出线 | 有 | |||
| BG-FD525-10/14% | 10 | 230 | 165 | 175 | 侧出线 | 有 | |||
| BG-FD525-15/14% | 15 | 230 | 175 | 175 | 侧出线 | 有 | |||
| BG-FD525-20/14% | 20 | 230 | 180 | 175 | 侧出线 | 有 | |||
| BG-FD525-25/14% | 25 | 250 | 195 | 210 | 侧出线 | 有 | |||
| BG-FD525-30/14% | 30 | 250 | 195 | 210 | 侧出线 | 有 | |||
| BG-FD525-40/14% | 40 | 290 | 200 | 220 | 侧出线 | 有 | |||
| BG-FD525-50/14% | 50 | 290 | 210 | 220 | 侧出线 | 有 | |||
| BG-FD525-60/14% | 60 | 300 | 230 | 260 | 侧出线 | 有 | |||
| BG-FD760-10/7% | 10 | 200 | 160 | 160 | 侧出线 | 有 | |||
| BG-FD760-15/7% | 15 | 230 | 160 | 175 | 侧出线 | 有 | |||
| BG-FD760-20/7% | 20 | 230 | 170 | 175 | 侧出线 | 有 | |||
| BG-FD760-25/7% | 25 | 230 | 175 | 175 | 侧出线 | 有 | |||
| BG-FD760-30/7% | 30 | 230 | 180 | 175 | 侧出线 | 有 | |||
| BG-FD760-40/7% | 40 | 230 | 185 | 175 | 侧出线 | 有 | |||
| BG-FD760-50/7% | 50 | 280 | 190 | 220 | 侧出线 | 有 | |||
| BG-FD760-60/7% | 60 | 280 | 210 | 290 | 侧出线 | 有 | |||
