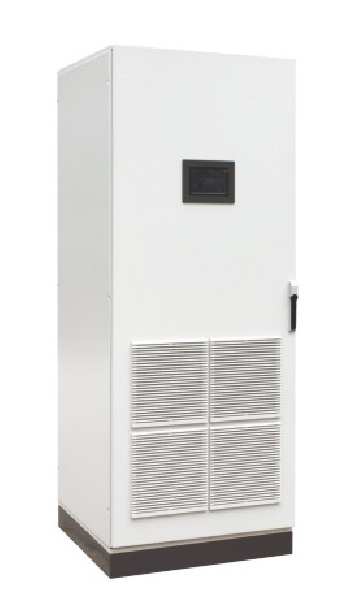

有源滤波器
日期：2021-03-25
| 供电电源电压 | 400×（1±20%）V 或 600×（1±20%）V | ||||||||
| 供电电源频率 | 50Hz×（1±10%）Hz | ||||||||
| 可滤除谐波次数 | 2次-50次谐波 | ||||||||
| 滤波次数设定 | 可对谐波进行单独设定 | ||||||||
| 补偿方式 | 谐波补偿、无功补偿或谐波无功同时补偿 | ||||||||
| 开关频率 | 20KHz | ||||||||
| 全响应时间 | ≤10ms | ||||||||
| 并机运行能力 | 10台以上 | ||||||||
| 有功功率损耗 | ＜5%设备额定输出容量 | ||||||||
| 显示功能 | 功率、功率因数、电压电流值，电流总畸变率、频谱图，电流波形 负载电流值等 | ||||||||
| 运行方式设定 | 干节点设置、故障信息及运行时间查询 | ||||||||
| 保护方式 | 输入过欠压，输入错缺相，过流、过热，直流母线过欠压，过载自动限流保护 | ||||||||
| 冷却方式 | 强制风冷 | ||||||||
| 防护等级 | IP20(更高防护等级可定制) | ||||||||
| 颜色 | RAL7035（可按要求提供其它颜色） | ||||||||
| 进线方向 | 上进线/下进线 | ||||||||
| 环境温度 | 工作温度：-25℃～50℃ | ||||||||
| 通讯 | 远程RS485/RS232/以太网通讯功能可选；上位机监控软件（选配） | ||||||||
| 400V 50HZ BG-APF3有源滤波柜 | |||||||||
| 型号 | 容量（A） | 安装尺寸（mm） | 防护等级 | ||||||
| 长 | 宽 | 高 | |||||||
| BG-APF3-50 | 50 | 600 | 400 | 1200 | IP20/IP30 | ||||
| BG-APF3-75 | 75 | 600 | 600 | 2200 | IP20/IP30 | ||||
| BG-APF3-100 | 100 | 600 | 600 | 2200 | IP20/IP30 | ||||
| BG-APF3-150 | 150 | 800 | 800 | 2200 | IP20/IP30 | ||||
| BG-APF3-200 | 200 | 800 | 800 | 2200 | IP20/IP30 | ||||
| BG-APF3-300 | 300 | 1200 | 1000 | 2200 | IP20/IP30 | ||||
| 400V 50HZ BG-APF4有源滤波柜 | |||||||||
| 型号 | 容量（A） | 安装尺寸（mm） | 防护等级 | ||||||
| 长 | 宽 | 高 | |||||||
| BG-APF4-50 | 50 | 600 | 400 | 1200 | IP20/IP30 | ||||
| BG-APF4-75 | 75 | 600 | 600 | 2200 | IP20/IP30 | ||||
| BG-APF4-100 | 100 | 600 | 600 | 2200 | IP20/IP30 | ||||
| BG-APF4-150 | 150 | 800 | 800 | 2200 | IP20/IP30 | ||||
| BG-APF4-200 | 200 | 800 | 800 | 2200 | IP20/IP30 | ||||
| BG-APF4-300 | 300 | 1200 | 1000 | 2200 | IP20/IP30 | ||||
