功率因数控制器
日期：2021-03-25
| 海拔高度 | ≤2500m | ||||||||
| 工作温度 | －20℃～＋60℃ | ||||||||
| 存储温度 | －25℃～＋70℃ | ||||||||
| 工作环境 | 无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀 | ||||||||
| 测量电流 | 0～6000A | ||||||||
| 灵敏度 | 50mA（二次） | ||||||||
| 测量功率因数 | 滞后0.200～超前0.200 | ||||||||
| 工作电源 | 220V±20% | ||||||||
| 测量频率 | 50Hz | ||||||||
| 显示有功功率 | 0～6553Kw | ||||||||
| 显示无功功率 | 0～6553 Kvar | ||||||||
| 显示电压总谐波畸变率 | 0.0～100.0％ | ||||||||
| 显示电流总谐波畸变率 | 0.0～100.0％ | ||||||||
| 取样电压 | L1、L2、L3相电压 | ||||||||
| 取样电流 | 母线L1、L2、L3相电流互感器二次0—5A | ||||||||
| 通讯接口数据 | |||||||||
| 通讯接口 | RS－485 | ||||||||
| 协议 | MODBUS通讯协议 | ||||||||
| 通讯速率 | 4800—38400bps（无校验位） | ||||||||
| 测量精度 | |||||||||
| 电压 | ±0.5％ | ||||||||
| 电流 | ±0.5％ | ||||||||
| 有功功率 | ±1.0％ | ||||||||
| 无功功率 | ±1.0％ | ||||||||
| 功率因数 | ±1.0％ | ||||||||
| 频率 | ±0. 1Hz | ||||||||

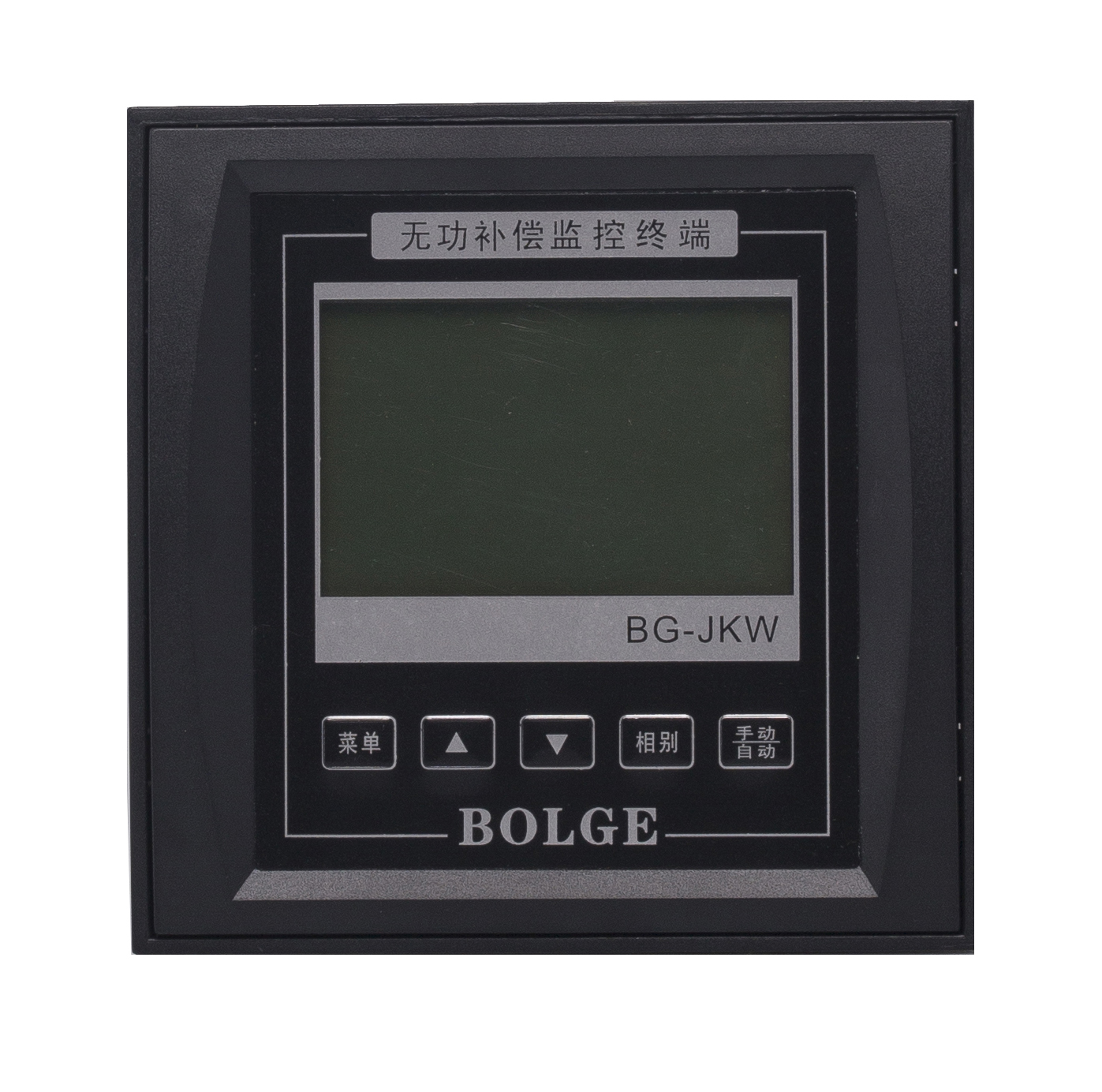

| 400V50HZ BG-JKW功率因数控制器 | |||||||||
| 型号 | 用途 | 控制路数 | 电压(V) | 报警输出 | 开孔尺寸：长X宽（mm） | ||||
| BG-JKW-12A/21A | 控接触器投切 | 12/21 | 220 | 有 | 113×113 | ||||
| BG-JKW-12B/21B | 控制晶闸管投切 | 12/21 | 220 | 有 | 113×113 | ||||
| BG-JKS21 | 控制智能电容投切 | 21 | 220 | 有 | 113×113 | ||||
